전자접촉기(MC) 완벽 가이드 (작동원리, 용량선정, 고장진단)

전자접촉기는 산업 현장에서 가장 널리 사용되는 전기 제어 기기 중 하나입니다. 현장에서는 마그넷 스위치라고 부르며, 3상 모터 제어부터 각종 전기 설비 운전까지 폭넓게 활용됩니다. 오늘은 전자접촉기의 구조와 작동원리를 상세히 살펴보고, 실무자들이 가장 궁금해하는 용량 선정 방법과 고장 진단 기법까지 종합적으로 다루어보겠습니다.

전자접촉기의 구조와 작동원리

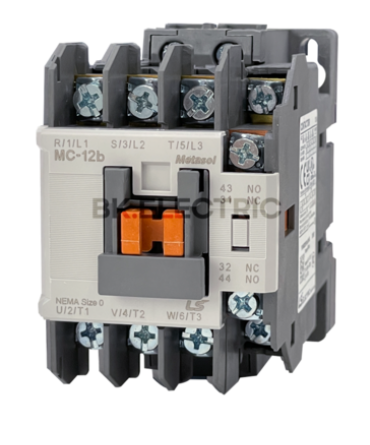

전자접촉기는 크게 코일 부분, 주접점, 보조 접점으로 구성됩니다. 코일 부분에는 A1, A2라는 표시가 있으며, 이 두 단자에 전원을 연결하여 사용합니다. 전자접촉기의 상단 코일 부분과 하단 단자대의 A1과 A1은 전기적으로 항상 연결되어 있고, A2와 A2도 마찬가지로 항상 연결되어 있습니다.

주접점은 전자접촉기의 왼쪽 부분에 위치하며, R, S, T 단자와 U, V, W 단자로 구분됩니다. 일반적으로 R, S, T는 전원 측을 연결하고 U, V, W는 부하 측을 연결합니다. 코일에 전원이 공급되면 내부의 주황색 부분이 아래로 들어가면서 R-U, S-V, T-W가 각각 전기적으로 연결되는 구조입니다.

보조 접점은 전자접촉기의 오른쪽 부분에 배치되어 있으며, A접점과 B접점으로 나뉩니다. NO(노멀 오픈)라고 표시된 부분이 A접점이며, 평상시에는 개방되어 있다가 코일에 전기가 공급되면 닫히는 구조입니다. 반대로 NC(노멀 클로즈)라고 표시된 부분이 B접점으로, 평상시에는 닫혀 있다가 코일에 전기가 공급되면 열리는 구조입니다. 접점의 위치를 보면 가까운 부분이 B접점, 먼 부분이 A접점에 해당됩니다.

차단기를 올리면 코일에 전원이 공급되어 주황색 부분이 쏙 들어가면서 주접점이 연결되고, 동시에 보조 접점의 A접점은 닫히고 B접점은 열립니다. 차단기를 내리면 다시 주황색 부분이 올라오면서 원래 상태로 복귀합니다. 도통 시험기로 확인해 보면, 차단기를 껐을 때 B접점은 전기적으로 연결되어 소리가 나지만 A접점은 연결이 안 되어 소리가 나지 않습니다. 반대로 차단기를 켜면 A접점이 연결되어 소리가 나고, B접점은 개방되어 소리가 나지 않는 것을 확인할 수 있습니다.

많은 실무자들이 궁금해하는 코일 전원의 종류는 AC(교류)와 DC(직류) 두 가지가 모두 존재합니다. 제품 사양에 따라 AC 110V, AC 220V, DC 24V 등 다양한 코일 전압이 있으며, 반드시 해당 제품의 정격 전압에 맞춰 사용해야 합니다. 코일 전원을 반대로 연결하는 경우, AC 코일은 극성이 없어 문제없이 작동하지만, DC 코일의 경우 극성을 잘못 연결하면 작동하지 않거나 코일이 손상될 수 있습니다.

구분	평상시 상태	코일 통전시	용도
주접점 (R-U, S-V, T-W)	개방	닫힘	주 부하 전원 공급
A접점 (NO)	개방	닫힘	자기유지회로, 표시등
B접점 (NC)	닫힘	개방	인터록회로, 경보

전자접촉기 용량 선정 및 보조 접점 확장

전자접촉기의 용량 선정은 연결할 부하의 전류값을 기준으로 결정됩니다. 3상 모터를 제어하는 경우, 모터의 정격 전류에 1.2배

15A 용량의 전자접촉기를 선택하는 것이 안전합니다.

구체적인 계산 방법을 살펴보면, 먼저 모터 명판에 표시된 정격 전류를 확인합니다. 만약 명판이 없거나 확인이 어려운 경우, 3상 380V 기준으로 모터 마력(HP) × 0.7 = 정격전류(A)라는 간편 공식을 활용할 수 있습니다. 5HP 모터의 경우 약 3.5A 정도가 됩니다. 여기에 기동 전류와 안전율을 고려하여 1.5배를 적용하면 약 5.25A가 되므로, 최소 9A 이상의 전자접촉기를 선정해야 합니다.

전자접촉기 제조사들은 일반적으로 9A, 12A, 18A, 25A, 32A, 40A, 50A, 65A, 80A, 95A 등의 표준 용량을 제공합니다. 계산된 값과 가장 가까운 상위 용량을 선택하는 것이 원칙입니다. 또한 전자접촉기는 사용 카테고리에 따라 AC-3(모터 부하), AC-4(플러깅, 조깅 운전) 등으로 구분되며, 용도에 맞는 카테고리를 선택해야 정확한 용량 선정이 가능합니다.

보조 접점이 더 많이 필요한 경우에는 전자접촉기 상단에 보조 접점 블록을 추가로 장착할 수 있습니다. 대부분의 전자접촉기는 측면이나 상단에 보조 접점 블록을 쉽게 결합할 수 있는 구조로 설계되어 있습니다. 보조 접점 블록은 1a1b(A접점 1개, B접점 1개), 2 a2 b, 4a 등 다양한 조합으로 제공되며, 필요에 따라 여러 개를 동시에 장착할 수도 있습니다.

복잡한 제어 회로에서는 자기 유지회로, 인터록회로, 표시등 회로, 경보 회로 등 다양한 용도로 보조 접점을 활용하게 됩니다. 예를 들어 두 대의 모터를 동시에 운전하지 못하도록 막는 인터록회로를 구성할 때는 각 전자접촉기의 B접점을 상대편 코일 회로에 직렬로 연결하여 사용합니다. 이처럼 보조 접점의 확장 가능성은 전자접촉기의 활용도를 크게 높여줍니다.

3상 모터 전자접촉기 고장 진단 방법

현장 실무에서 3상 모터가 연결된 마그넷 스위치가 고장 났을 때 체계적인 진단 방법을 숙지하는 것이 중요합니다. 가장 먼저 확인해야 할 사항은 코일에 정상적으로 전원이 공급되는지 여부입니다. 테스터기를 사용하여 A1-A2 단자 간 전압을 측정하면, 정격 전압이 측정되는지 확인할 수 있습니다.

전원이 정상적으로 공급되는데도 주황색 부분이 들어가지 않는다면 코일 단선을 의심해야 합니다. 이 경우 반드시 전원을 차단한 후 A1-A2 단자 간 저항을 측정합니다. 정상적인 코일은 수십 옴에서 수백 옴 정도의 저항값을 나타내지만, 단선된 경우 무한대(∞)의 저항값이 측정됩니다. 반대로 코일이 단락 되어 있으면 저항값이 거의 0에 가깝게 측정되며, 이 상태로 전원을 인가하면 과전류로 인해 차단기가 트립됩니다.

주접점의 고장 진단은 접점 용착과 접점 불량으로 구분됩니다. 접점 용착은 전원을 차단해도 주접점이 떨어지지 않는 현상으로, R-U, S-V, T-W 간 저항을 측정했을 때 전원 차단 상태에서도 도통이 되는 것으로 확인할 수 있습니다. 이는 과부하나 단락 사고로 인해 접점이 녹아 붙은 상태이며, 전자접촉기를 교체해야 합니다.

접점 불량은 전원을 인가해도 접점이 제대로 닫히지 않거나 접촉 저항이 증가한 상태입니다. 육안으로 접점 표면을 확인했을 때 검게 탄 흔적이나 거친 표면이 보이면 접점 불량을 의심할 수 있습니다. 이 경우 모터가 간헐적으로 작동하거나 출력이 저하되는 증상이 나타납니다. 전원을 분리하지 않고 진단하는 것은 감전 위험이 있어 권장되지 않지만, 부득이한 경우 절연 장갑을 착용하고 전압 측정 모드로 입력 전압과 출력 전압을 비교하여 전압 강하를 확인할 수 있습니다.

보조 접점의 고장은 자기 유지회로나 표시등 회로가 작동하지 않을 때 의심할 수 있습니다. 도통 시험기나 테스트기의 저항 측정 모드를 사용하여 전원 차단 상태에서 A접점과 B접점의 도통 여부를 확인합니다. 정상적인 경우 A접점은 개방(무한대), B접점은 도통(저항값 거의 0)을 나타내야 하며, 수동으로 주황색 부분을 눌렀을 때 상태가 반전되어야 합니다.

일부 특수한 용도로는 코일 전원이 없는 접촉기도 존재합니다. 이는 수동 조작식 접촉기로, 레버나 버튼을 기계적으로 조작하여 접점을 개폐하는 방식입니다. 주로 수동 전환 스위치나 비상용 우회 회로에 사용되며, 전자식 코일 대신 기계적 래칭 구조를 사용하여 접점 상태를 유지합니다. 이러한 수동식 접촉기는 별도의 전원 공급 없이 작동하지만, 원격 제어가 불가능하다는 단점이 있습니다.

고장 유형	증상	진단 방법	조치 사항
코일 단선	전원 투입시 무동작	A1-A2 간 저항 측정 (∞)	전자접촉기 교체
접점 용착	전원 차단시 모터 미정지	주접점 도통 테스트	전자접촉기 교체
접점 불량	간헐적 작동, 출력 저하	접점 표면 육안 확인	접점 청소 또는 교체
보조접점 불량	자기유지회로 오작동	A/B접점 도통 테스트	보조접점 블록 교체

전자접촉기는 산업 현장에서 없어서는 안 될 핵심 제어 기기입니다. 구조와 작동원리를 정확히 이해하고, 적절한 용량을 선정하며, 체계적인 고장 진단 방법을 숙지한다면 안전하고 효율적인 설비 운영이 가능합니다. 특히 코일 전원의 종류 확인, 보조 접점 확장 가능성, 전원 차단 후 안전한 측정이라는 세 가지 원칙을 지키는 것이 실무에서 가장 중요합니다. 지속적인 점검과 예방 정비를 통해 전자접촉기의 수명을 연장하고 예기치 않은 설비 정지를 방지할 수 있습니다.
